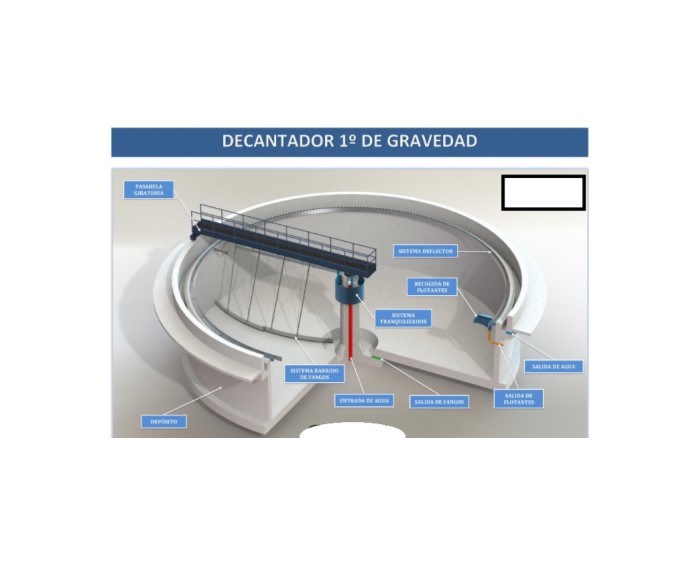

DECANTADOR CIRCULAR DE AGUA RESIDUAL

Tipo:  CIRCULAR

Diámetro interior recinto:   21,00 metros

Diámetro camino de rodadura:  21,80 metros

Dist. nivel  agua a coronación a muro: Aprox.0,45 metros

Altura cilíndrica del recinto:  según s/planos

Pendiente solera:   Según s/planos



* Pasarela



Tipo:      Viga cajón (perfil bajo)

Longitud:   11,10 metros aprox.

Anchura exterior / útil:  1,12 / 1,01 metros.

Altura barandilla:   1,13 metros aprox.

Tipo de barandilla:  Tubular, montantes en pletinas rectangulares

Piso de la pasarela:  Tramex galvanizado 30x30/25x2

Material pasarela:   Acero al Carbono S235JR [1.0038] UNE- EN 10025-2

Material barandilla:  Acero inoxidable X2CrNi18-9 [1.4307] UNE-EN 10088-3 (316L)

Protección pasarela:  Galvanizado s/norma UNE-EN ISO 1461

Protección barandilla:   Pulido mecánico



* Carro motriz



Velocidad de desplazamiento:   1,20 m/min.

Motor:  0,37 KW (0,50 CV) 1500 rpm 220/380V IP55 Aisl. F

Marca motor:   Bonfiglioli

Tipo reductor:   Tornillo sin fin

Marca reductor:   Tecnotrans - Bonfiglioli

Tipo de ruedas:   Red-band

Tamaño de las ruedas:   Diametro 300 mm.

Material carro motriz:   Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material ejes ruedas:  Acero C45E [1.1191] UNE-EN ISO 683-1 (F1140)  Protección estructura carro: Galvanizado s/norma UNE-EN ISO 1461

Protección grupo motriz:  Pintura epóxi+poliuretano (125 micras)



* Pivote central



Colector (toma de corriente):  6 Fases + TT (220/380 V)

Diámetro nominal pivote:   520 mm.

Materiales:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Protección:  Chorreado SA2½ + Pintura epóxi+Poliuretano (125 micras)



* Campana central deflectora



Tipo:  Cilíndrica

Diámetro: 2,10 m

Altura: 1,25 m

Espesor: 2 mm.

Material soporte campana:  Acero inoxidable AISI 316L

Material cuerpo campana:  Acero inoxidable AISI 316L

Protección soporte campana:  Galvanizado s/norma UNE-EN ISO 1461

Protección cuerpo campana:  Galvanizado s/norma UNE-EN ISO 1461*





* Rasqueta de fondo



Tipo rasqueta de fondo:  Fija en espina de pez

Nº de brazos de barrido: 1 (radial)

Material soportes: Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material chapa rasqueta: Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Perfil de rascado: EPDM

Protección soportes:  Galvanizado s/norma UNE-EN ISO 1461                                   Protección chapa rasqueta:  Galvanizado s/norma UNE-EN ISO 1461



* Rasqueta de flotantes



Tipo rasqueta de flotantes:  Radial

Material soportes rasqueta:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material chapa rasqueta:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Protección soportes rasqueta:  Galvanizado s/norma UNE-EN ISO 1461

Protección chapa rasqueta:  Chorreado SA2½ + Epoxi capa gruesa (250  micras)



* Barredor de flotantes



Tipo barredor:  Basculante

Material soporte barredor: Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material tubo barredor: Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material chapa barredor:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Protección soporte barredor:  Galvanizado s/norma UNE-EN ISO 1461

Protección tubo barredor:  Chorreado SA2½ + Epoxi capa gruesa (375 micras)

Protección chapa barredor: Chorreado SA2½ + Epoxi capa gruesa (250 micras)





* Tolva recogida de flotantes



Tipo tolva recogida de flotantes:  Emergida

Anchura tolva:  0,80 m

Conexión salida tolva:  Brida 6'' DN150

Disposición taladros brida:  Según DIN2576 PN10

Material soporte tolva:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Material tolva:  Acero al Carbono S235JR [1.0038] UNE-EN 10025-2

Protección soporte tolva:  Galvanizado s/norma UNE-EN ISO 1461

Protección tolva:  Chorreado SA2½ + Epoxi capa gruesa (250 micras)



* Aliviadero perimetral



Construcción: Chapas de 2000x200 mm.

Espesor: 2 mm.

Material: Aluminio



* Deflector perimetral



Construcción:  Chapas de 2000x200 mm.

Espesor:  2 mm.

Material soportes: Acero Inoxidable A2 UNE-EN ISO 3506 (316L)

Material deflector: Aluminio



* Tornillería

Material: Acero Inoxidable A2 UNE-EN ISO 3506 (316L)

Tacos anclajes: No incluidos
